מחולל מתמר אולטרסאונד

JYD-760E זה השימוש בהנעת דופק דיגיטלית עם גשר מלא. בהשוואה למעגל הבקרה של כונן חצי גשר, למחולל מתמר קולי יש את היתרונות של גודל קטן, מעגלים היקפיים פשוטים, אפקטים קוליים יציבים ויעילות המרה גבוהה.

שלח החקירה

להורדה

Jyd-760e Ultrasonic Transducer Generator מאמץ כונן דופק דיגיטלי גשר מלא. בהשוואה למעגל בקרת כונן חצי גשר, לגנרטור מתמר קולי יש את היתרונות של נפח קטן, מעגל היקפי פשוט, אפקט קולי יציב ויעילות המרה גבוהה. יש לו פונקציית כוונון תדרים כדי להבטיח שהמכונה תהיה תמיד במצב העבודה הטוב ביותר, והיא יכולה לתת משחק מלא לפוטנציאל של מתמר קולי, ויש לה הגנת זרם יתר והגנה מקצר חשמלי מושלמת. הוא משלב את הפונקציות של מד זרם דיגיטלי, בקרת תדר וזמן, שלט רחוק PLC, עמוד מנורה המציין אספקת חשמל וכן הלאה. על בסיס הפונקציות הנ"ל, ישנן פונקציות חדשות כגון נעילת תדרים, נעילה נוכחית, בחירת מצב סוויפ תדרים, מעקב תדרים אוטומטי, תקשורת 485 (אופציונלי) ומתווספות שחרור מקש אחד (אופציונלי).

מִפרָט:

דגם מוצר	JYD-761ה	JYD-762ה	JYD-763ה	JYD-760EG
כוח נהיגה	600W-1500W	1500W-2100W	2100-2400W	600W-1500W
בקרת כוח	10-100 אחוז	10-100 אחוז	10-100 אחוז	10-100 אחוז
תדירות עבודה	20KHz-40KHz	20KHz-40KHz	20KHz-40KHz	50KHZ-100KHZ
מתח עבודה	220V±10 אחוז 50Hz/60Hz	220V±10 אחוז 50Hz/60Hz	220V±10 אחוז 50Hz/60Hz	220V±10 אחוז 50Hz/60Hz
זרם פלט מקסימלי	5A	6A	7.5A	3.5A
טמפרטורת הסביבה	תואר 0-40	תואר 0-40	תואר 0-40	תואר 0-40
משקל נטו של המוצר	6.5 ק"ג	8.2 ק"ג	8.2 ק"ג	6.5 ק"ג
מימדים חיצוניים	365300145 מ"מ	365300145 מ"מ	365300145 מ"מ	365300145 מ"מ

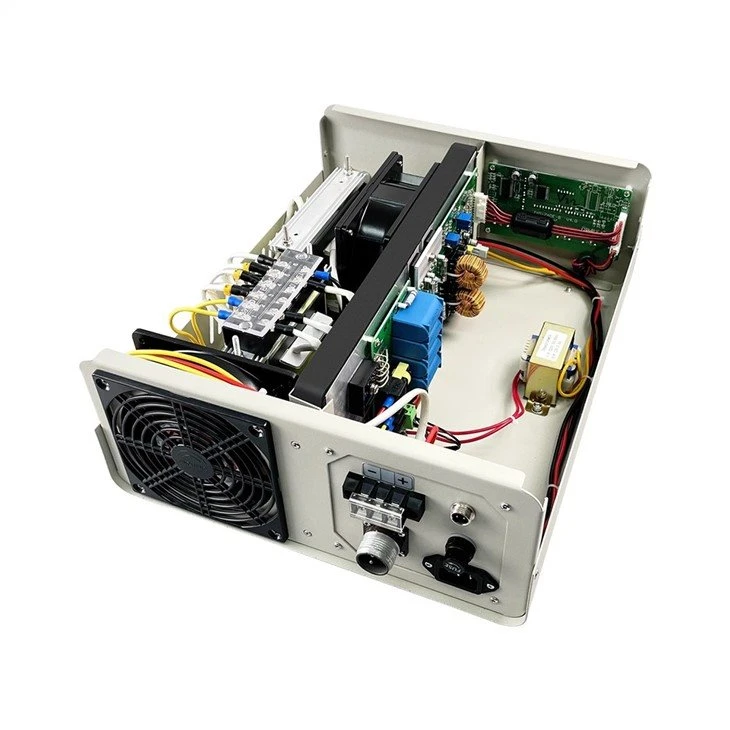

Ultrasonic Transducer Generator

תכונות עיקריות:

1. מתח עבודה: קו החשמל של הגנרטור האולטראסוני הוא תקע שלושה פינים סטנדרטי, ומתח ה-AC כשהוא מופעל הוא 220V ± 10 אחוז. מתח אספקת החשמל צריך להיות יציב.

2. תדר אולטראסוני: תדר המוצא של המחולל האולטראסוני צריך להיות בטווח התדרים של ± 1.5khz של הוויברטור האולטראסוני, והתאמת תדר ההיסט נוטה לכשל (נזק רטט או כשל בגנרטור)

3. התאמת הספק: כוח ההנעה המקסימלי של מחולל המתמר האולטראסוני קרוב להספק הכולל של הוויברטור האולטראסוני. לדוגמה, גנרטור 900W לא יכול להניע ויברטור קולי של 2100W.

4. סביבת עבודה: הזנב של מחולל המתמר האולטראסוני הוא מאוורר קירור, והצד הימני הוא חלון קירור. בעת השימוש, יש למקם אותו במרחק של 15 ס"מ מהזנב ומהצד הימני, ללא מכשולים. הסביבה לא צריכה להיות רטובה, הטמפרטורה צריכה להיות מתאימה, והאוורור ופיזור החום צריכים להיות טובים.

תפקיד תחתית התצוגה הדיגיטלית של מחולל המתמר האולטרא-קולי JYD-760E:

שֵׁם	מפרטי פונקציה
מתג הפעלה	מתג הפעלה הוא מתג הפעלה כללי לכל המכונה, הנדלק וכבוי כאשר הוא נדחף ולוחץ בהתאמה.
אינדיקטור	זה מתייחס למחוון מצב לפעולה הנוכחית של הגנרטור. ישנם 5 מחוונים הכוללים תצוגת נוכחית, תצוגת תדר, תצוגת זמן/PLC, תצוגת מצב תצוגת סוויפ ותצוגת מצב עבודה.
מפתח הפעלה	לחצן מצב הסמל, כדי להחליף את מצב התצוגה הדיגיטלית של LED, יכול להציג את כל זרם העבודה, תדר העבודה האולטראסוני, זמן תזמון/PLC, או מצב סוויפ. כפתור ההפעלה/כיבוי של הסמל הוא מתג ההפעלה/עצירה האולטראסוני שיכול להפעיל או לכבות את האולטרסאונד. כפתור פלוס אייקון, ניתן להוסיף זרם או זמן, כאשר התצוגה הדיגיטלית LED למצב הנוכחי, עבודה אולטרסאונד פועלת, ניתן להוסיף זרם, הפעם סרגל האור יגדל עם העלייה הנוכחית, בתוספת מצב נוכחי בסך הכל 16 קבצים; כאשר הנורית התצוגה הדיגיטלית היא מצב זמן, מה שיכול להאריך את זמן העבודה האולטרסאונד. הזמן האולטראסוני הוא 0-59min59s. הסמל - כפתור, אתה יכול להפחית את הנוכחי או הזמן. כאשר התצוגה הדיגיטלית LED נמצאת במצב נוכחי, כאשר העבודה האולטראסונית מופעלת, ניתן להפחית את הזרם. בשלב זה, פס האור יקטן עם הזרם, ומצב ההפחתה הנוכחי יקטן ב-0.1A לכל פעם. כאשר התצוגה הדיגיטלית LED במצב זמן, ניתן להפחית את תזמון הפעולה האולטרסאונד. הסמל AFT לחצן יכול לעקוב אוטומטית אחר התדר. כאשר לחצן זה נלחץ למשך 2 שניות, מחולל המתמר האולטראסוני נכנס למצב כוונון תדר אוטומטי.
